SCB13干式变压器

日期:2019-07-08 人气:2392

SCB13干式变压器


  SCB13干式变压器产品概述:

  该型产品是在充分吸收国内外多家同类产品先进技术的基础上,进一步研发的新产品,该产品承受热冲击能力强、难燃、防火性能高、低损耗、局部放电量小、噪音低、不产生有害气体、不污染环境,对温度、灰尘不敏感、体积小、不开裂、维护简单。因此,最适宜用于防火要求高,防爆、防潮的重要场所。如:机场、地铁、发电厂、冶金行业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。

  产品标准


  GB1094.11-2008 GB10228-2008 JB/T3837-2010


  技术规范


  1、电压等级:10kV及以下、容量:50—2500kVA、分接范围:+5%或+2×2.5;


  2、频率:50Hz或60Hz、相数:3相或单相、联接组别:Dyn11;Yyn0其它;


  3、冷却方式:AN或AF、绝缘等级:F


  4、绝缘水平:电压等级6、10kV,工频耐压35kV,雷电冲击电压75kV。


  5、防护等级:IP00、IP20、IP23或其它


  6、使用条件:海拔小于1000米,环境温度低于40℃。超过上述使用条件时,应按相应的标准做相应的定额调整。


  scb13型干式变压器产品特点


  低损耗:产品空载损耗比scb11型产品降低20%以上,节能效果优异,运行经济,免维护。


  低噪声:产品噪声水平比现行专业标准jb/t10088-1999《6-220kv级变压器声级》低10-15分贝以上。

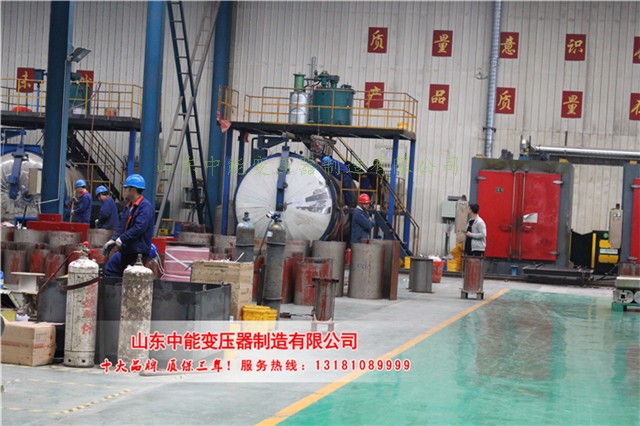

  低局放:树脂混合材料采用国外先进的搅拌方法和真空薄膜脱气两种技术,使混合料搅拌均匀并排除混合料内的气泡。产品仅有极低的局部放电量,可控制在5pc以下。高、低压线圈均在真空和压力下浇注,使树脂绝缘既具有全包封性,又具有层匝间浸清性。浇注体具有致密的固化结构,阻然、防爆、不污染环境。


  缠绕线圈的玻璃纤维等绝缘材料具有自熄特性,不会因短路产生电弧,高热下树脂不会产生有毒有害气体。


  高机械强度:带填料的树脂使浇注体内的膨胀系数差异小,固化收缩率小,内应力小,固化物的硬度高,在高、低压线圈的内外表面环氧树脂包封层内,放置有预制成型的加强材料,具有尤如钢筋混凝土一样的致密结构,因而机械强度大于纯环氧树脂,能承受突发短路电动力作用而无损伤。



     SCB13干式变压器技术参数:
