110kv主变器



 产品概述:

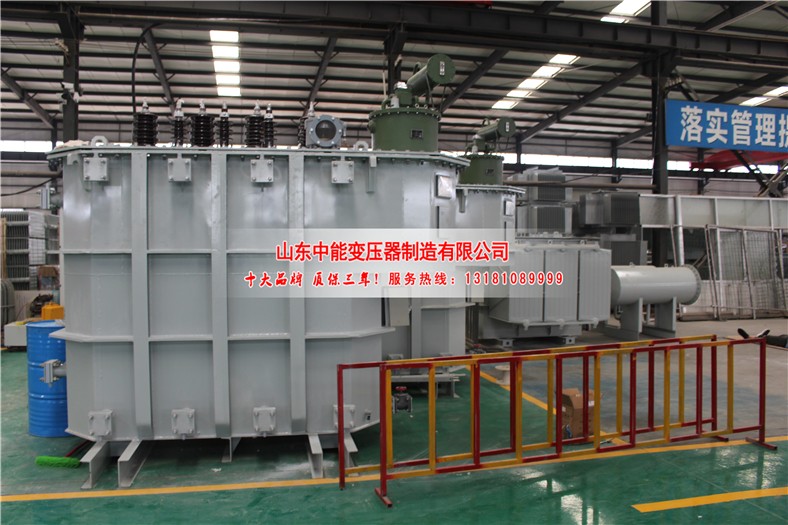

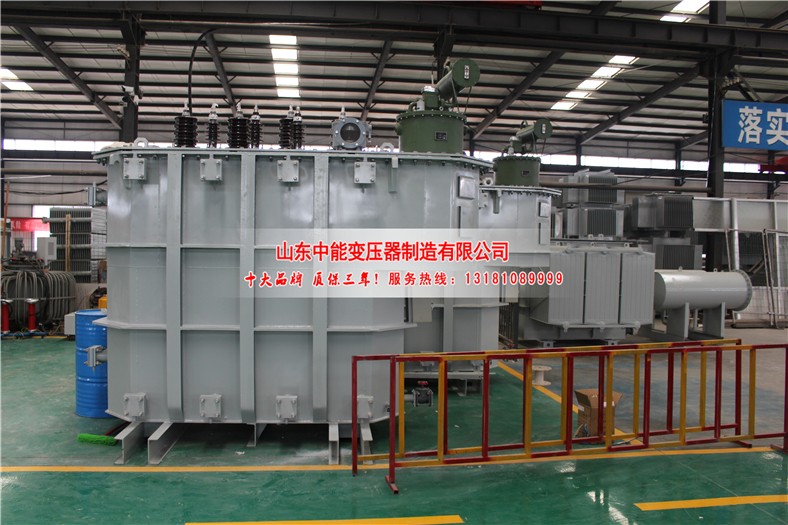

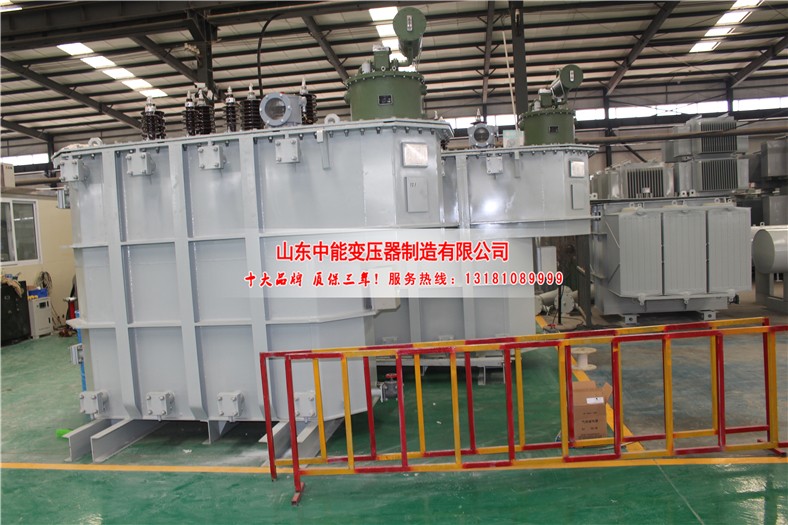

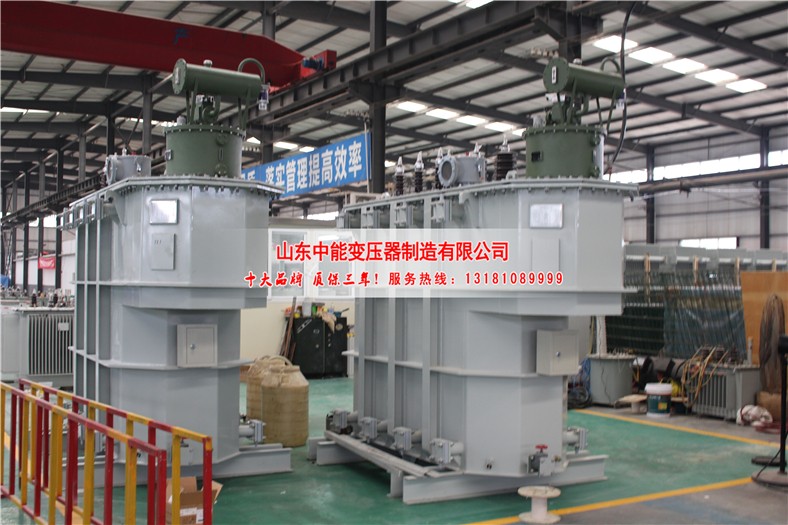

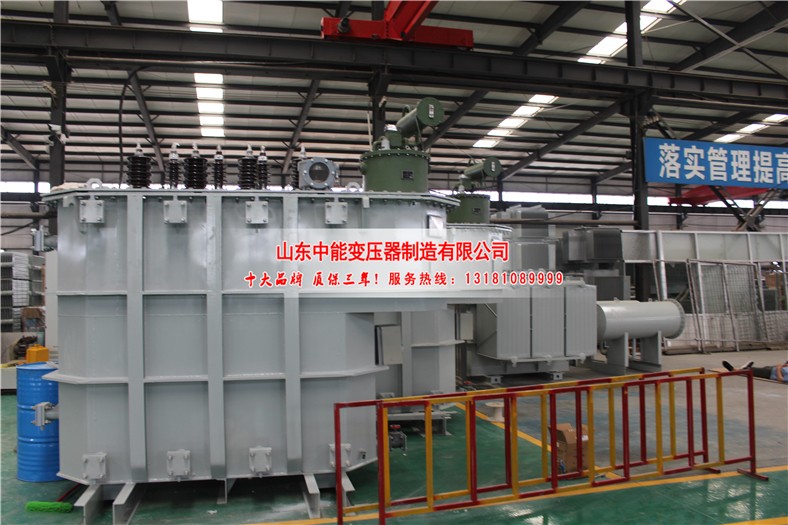

  110kV电力变压器


  一、110kV电力变压器主要技术特征是:


  1、低损耗:空载损耗比现行标准GB6451-1999下降40%左右,负载损耗比现行标准GB6451-1999下降15%;


  2、低噪声:噪声水平达到60dB以下,比标准普遍下降近20dB。用户有特殊要求,还可专门设计制造(55dB以下),满足我国城网居民供电需求;


  3、低局放: 110kV级产品全线流程均为无尘作业,器身内部金属件、绝缘件全部圆角化,局放量控制在100pc以下;


  4、抗短路能力强:本公司自行设计制造的SF10-160000kVA/110kV变压器已通过变压器质量监督检验中心的短路承受能力试验。


  5、外形美观:油箱折板瓦楞结构,抛丸除锈,粉末电喷涂漆,宽片片式散热器,永不褪色。


  6、不渗漏:所有密封止口限位、上下箱沿双道密封,所有密封件进口。郑重承诺绝不渗漏。


  二、产品结构及工艺特点:


  1、线圈:高压线圈采用纠结—连续式或内屏—连续式,以改善冲击电压下线圈纵向电容分布;线圈均为导向油循环结构,降低绕组温升,产品设计寿命30年;线圈内硬支撑,双燕尾垫块撑条,上下端绝缘为整块平台压板,机械强度高,抗突发短路能力强;线圈内部绝缘件、器身绝缘件均圆角去毛,减少局部放电量。

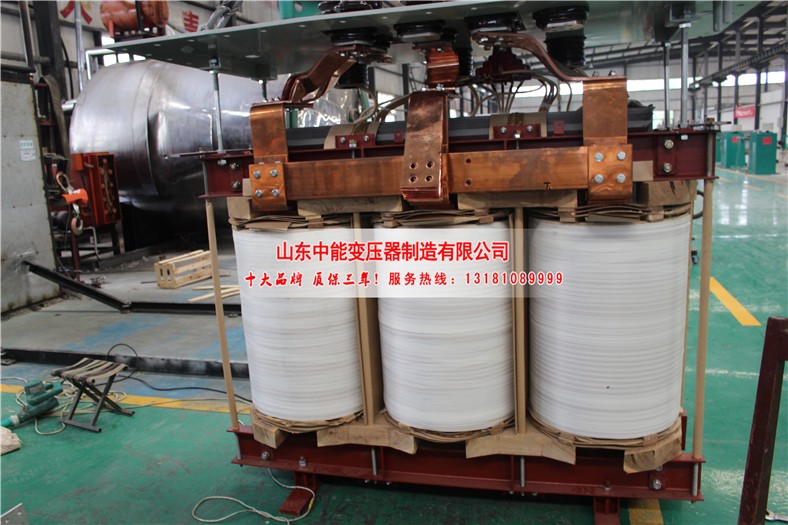

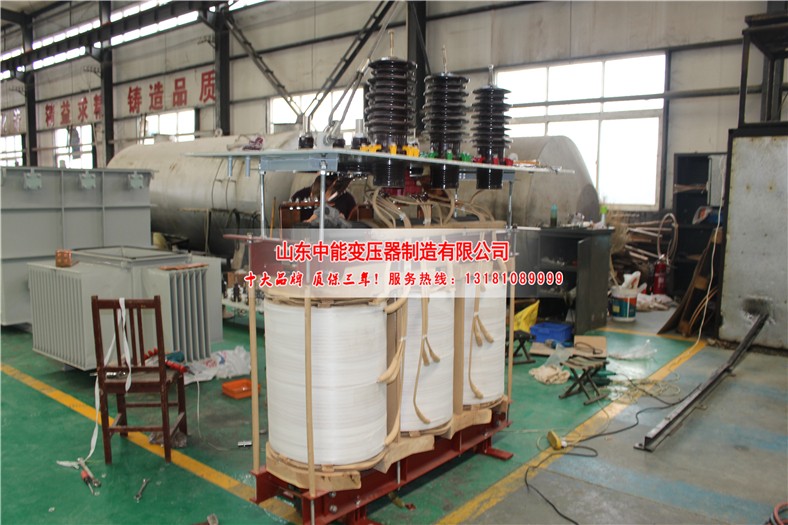

  2、器身采用整体组装、恒压干燥,保证线圈均匀收缩且回弹少,有效提高变压器的电气强度和抗短路能力。


  3、铁芯:采用高导磁优质取向冷轧硅钢片,无孔绑扎,框架式结构,D形铁轭结构为线圈提供大面积平台,阶梯级多级接缝,德国进口乔格线剪切,确保铁芯毛刺小于20μm,减小了空载损耗,降低了空载电流及噪声水平。


  4、油箱:分钟罩式和桶式结构两种。整板折弯瓦楞箱壁;所有密封均为止口限位密封;箱内外金属件均圆角去毛,焊缝及密封处经三次检漏试验(荧光、正压、负压试漏);油漆按家电防锈要求制作。


  5、总装:所有组件厂内预装,配套发运。
